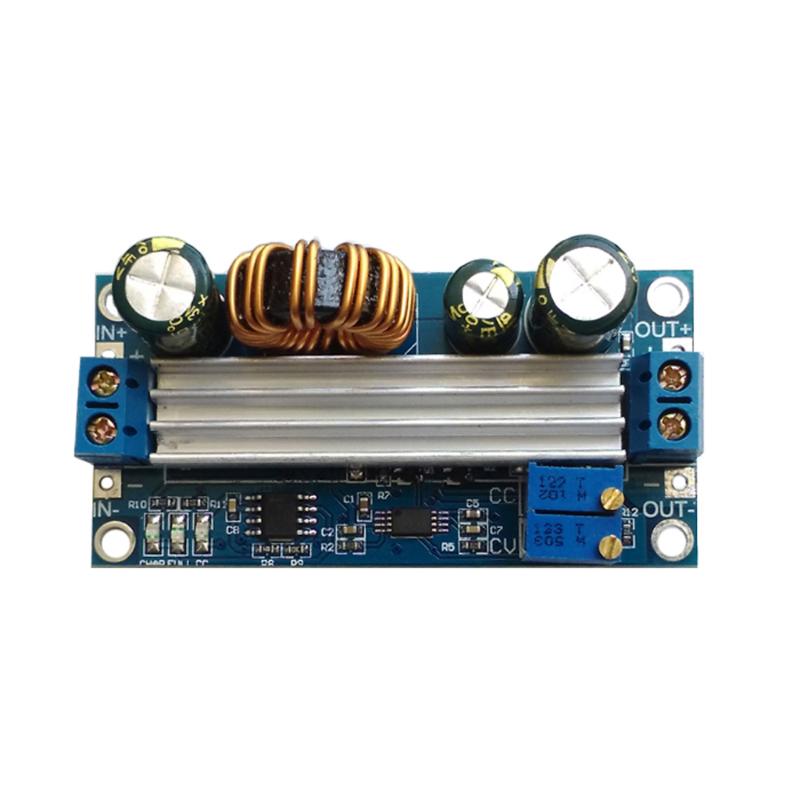

Modul automatického spínaného měniče napětí s regulací CC / CV - STEP-DOWN / STEP-UP (zvyšuje / snižuje napětí).
Konstantní proud umožňuje režim CC a konstantní napětí režim CV - vhodné např. pro nabíjení různých typů baterií.
Výstupní napětí a výstupní proud jsou přesně nastavitelné pomocí trimrů na desce.

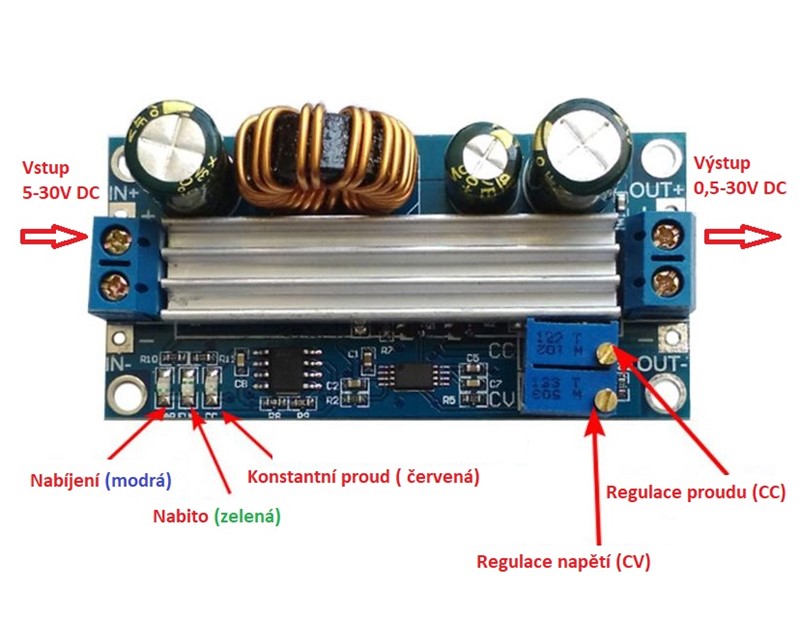

Režim, ve kterém se modul nachází, je indikován pomocí 3 LED:
• modrá LED - probíhá nabíjení v režimu CV, maximální napětí je již dosaženo, ale proud je vyšší než 50 mA a zároveň nižší než nastavené omezení proudu CC
• červená LED - probíhá nabíjení v režimu CC, není dosaženo maximální nabíjecí napětí a proud je omezen nastavením CC
• zelená LED - nabíjení je ukončeno, napětí dosáhlo maximální nastavené hodnoty CV a proud poklesl pod 50 mA
Součástí dodávky je malý samolepící chladič, který je nutno nalepit na výkonnové polovodiče.
Technické parametry:
• vstupní napětí: 5 V - 30 V (DC)
• výstupní napětí: 0,5 V - 30 V (DC)
• výstupní proud: až 3 A (krátkodobě 4 A)
• minimální omezení výstupního proudu: 100 mA
• regulace výstupního napětí
• nastavení výstupního výkonu
• ochrana proti zkratu
• pracovní frekvence: 180 KHz
• účinnost konverze: až 88%

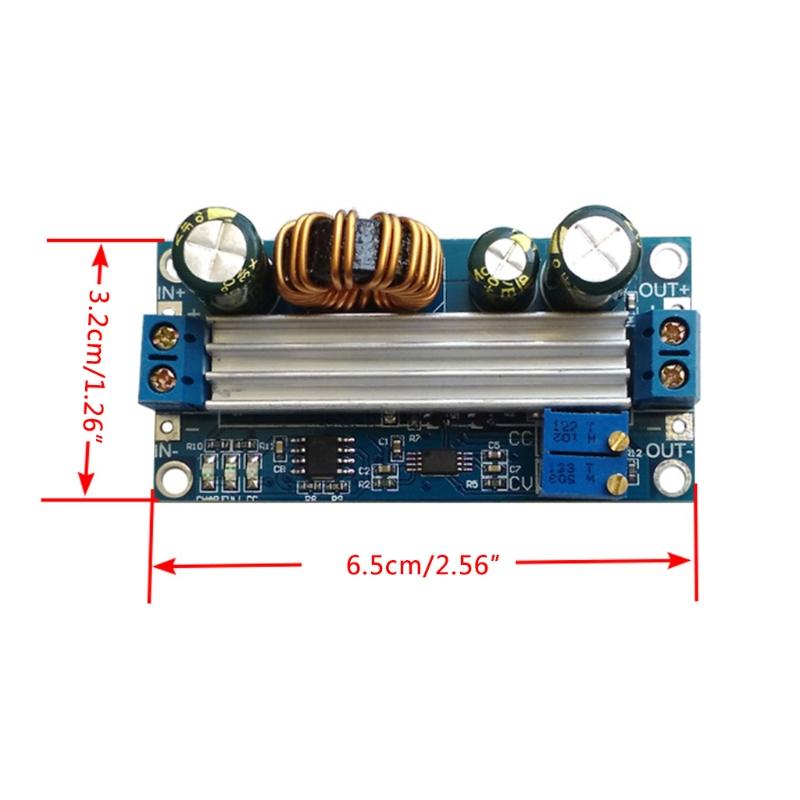

• rozměry: 65 mm x 32 mm x 21mm
